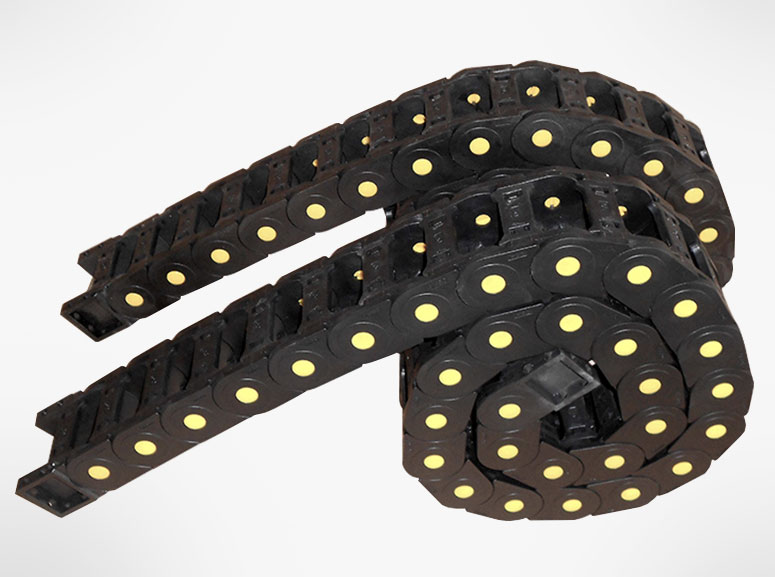

[0002]拖鏈由若干個通過連接件鉸接的鏈節組成，其適用于使用在往復運動的場合，能 夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用，廣泛應用于數控機床、電子設 備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

[0003] 較長的拖鏈在工作過程中其上下鏈會貼合在一起，上下鏈之間做相對摩擦運動， 雖然拖鏈具有一定的耐磨能力，但是長時間工作仍會損害拖鏈，而且上下鏈直接接觸摩擦， 滑動不太順暢不利于工作的進行，后來雖然出現了設置在鏈節表面的滾輪結構，但是這種 滾輪結構由滾輪和銷軸組成，安裝的時候?qū)L輪放在凹槽中，需要在外側向內穿接銷軸，由 于無法看到凹槽內部的情況，很難順利的將銷軸插接到滾輪的軸孔中，安裝費時費力；另 外，為了防止上下拖鏈產生偏離實際使用時會在拖鏈外側加裝軌道，通過軌道強行將偏離 的拖鏈歸正，但是長時間工作拖鏈側面磨損嚴重。 實用新型內容

[0004] 本實用新型的目的在于避免現有技術的不足之處，提供滾輪式拖鏈，從而有效解 決現有技術中存在的不足之處。

[0005] 為實現上述目的，本實用新型采取的技術方案為:滾輪式拖鏈，包括若干個鏈節， 鏈節之間通過連接件連接，所述鏈節上表面的兩側開設有安裝槽，安裝槽與鏈節的側端面 相連通，安裝槽中設置有轉軸，轉軸上設置有滾輪，安裝槽的外側可拆卸的設置有用于限制 滾輪軸向位置的護板。

[0006] 進一步，所述轉軸的中心設置有螺紋孔，所述護板通過螺釘安裝在轉軸的端部。

[0007] 進一步，所述護板與所述安裝槽相適配。

[0008] 進一步，所述滾輪為軸承。

[0009] 進一步，所述護板上設置有卡凸，安裝槽中配合所述卡凸設置有卡槽。

[0010] 進一步，所述卡凸為磁鐵，所述安裝槽的底部嵌合設置有鐵塊，所述卡槽設置在鐵 塊上。

[0011] 進一步，所述鏈節的兩側端面上設置有防磨裝置。

[0012] 進一步，所述防磨裝置包括滾珠座與滾珠，滾珠可自由轉動的安裝在滾珠座的一 端，滾珠座的另一端設置有插柱。

[0013] 進一步，所述滾珠座上設置有滾珠拆卸孔。

[0014] 進一步，所述滾珠座通過插柱插接在鏈節和/或連接件上，鏈節和/或連接件上配 合所述插柱設置有插孔。

[0015] 本實用新型的上述技術方案具有以下有益效果:本實用新型設置滾輪當拖鏈處于 對折狀態時，拖鏈間通過滾輪支撐，上下拖鏈間相對滑動順暢，而且避免了拖鏈間直接接 觸，防止/拖鏈間相對摩擦而廣生損壞的情況發生;可拆卸的設置有護板，拆裝滾輪的的時 候方便;設置有防磨裝置，防磨裝置的滾珠與軌道直接滑動接觸，避免了拖鏈的側面與軌道 的直接接觸引起的拖鏈磨損，延長了使用壽命。

附圖說明

[0016] 圖1為本實用新型實施例立體結構示意圖；

[0017] 圖2為本實用新型實施例分解結構示意圖；

[0018] 圖3為本實用新型實施例連接件結構示意圖；

[0019]圖4為本實用新型實施例防磨裝置結構示意圖。

具體實施方式

[0020]下面結合附圖和實施例對本實用新型的實施方式作進一步詳細描述。以下實施例 用于說明本實用新型，但不能用來限制本實用新型的范圍。

[0021] 在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上；術語 “上”、“下”、“左”、“右”、“內”、“外”、“前端”、“后端”、“頭部”、“尾部”等指示的方位或位置關 系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是 指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能 理解為對本實用新型的限制。在本實用新型的描述中，需要說明的是，除非另有明確的規定 和限定，術語“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接， 或一體地連接;可以是機械連接，也可以是電連接;可以是直接相連，也可以通過中間媒介 間接相連。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中 的具體含義。

[0022] 如圖1-4所示，本實施例所述的滾輪式拖鏈，包括若干個鏈節1，鏈節1之間通過連 接件2連接，連接件2為現有技術，連接件2—側設置有轉動軸2a，轉動軸2a的兩側對稱設置 有限位軸2b，鏈節1的左側配合所述轉動軸2a、限位軸2b設置有轉動軸插孔la、限位軸插孔 lb，鏈節1的右側配合所述轉動軸2a、限位軸2b設置有轉動軸過孔lc、弧形限位槽Id。

[0023] 鏈節1上表面的兩側開設有安裝槽3,安裝槽3與鏈節1的側端面相連通，安裝槽3中 設置有轉軸4,轉軸4上設置有滾輪5,安裝槽3的外側可拆卸的設置有用于限制滾輪5軸向位 置的護板6。

[0024] 轉軸4的中心設置有螺紋孔4a，護板6通過螺釘7安裝在轉軸4的端部。

[0025]拖鏈處于對折狀態時，拖鏈的上折部搭接在下折部上，通過滾輪5的支撐，上下拖 鏈之間滑動順暢，摩擦阻力小，降低了摩擦帶來的損耗。

[0026] 可拆卸的設置有護板6，拆裝滾輪5的的時候方便。

[0027] 護板6與安裝槽3相適配，避免灰塵進入。

[0028] 優選的，滾輪5為軸承，極大的增大了滑動的順暢程度，并且使用壽命長，當然，也 可以在軸承的外側再套設一層耐磨層。

[0029] 護板6上設置有卡凸8，安裝槽3中配合卡凸8設置有卡槽9;卡凸8為磁鐵，安裝槽3 的底部嵌合設置有鐵塊10,卡槽9設置在鐵塊1〇上，通過卡凸8、卡槽9的配合使得護板6初定 位安裝的時候非常方便。

[0030] 鏈節1的兩側端面上設置有防磨裝置11。

[0031] 防磨裝置11包括滾珠座12與滾珠13,滾珠13可自由轉動的安裝在滾珠座12的一 端，滾珠座12的另一端設置有插柱12a，在拖鏈移動的過程中，防磨裝置11的滾珠13與軌道 直接滑動接觸，避免了拖鏈的側面與軌道的直接接觸引起的拖鏈磨損。

[0032] 滾珠座12上設置有滾珠拆卸孔12b。

[0033] 滾珠座12通過插柱12a插接在鏈節1和/或連接件2上，鏈節1和/或連接件2上配合 插柱12a設置有插孔。

[GG34]本實用新型的實施例是為了示例和描述起見而給出的，而并不是無遺漏的或者將 本實用新型限于所公開的形式。很多修改和變化對于本領域的普通技術人員而言是顯而易 見的。選擇和描述實施例是為了更好說明本實用新型的原理和實際應用，并且使本領域的 普通技術人員能夠理解本實用新型從而設計適于特定用途的帶有各種修改的各種實施例。
